Lavagna interattiva di ultrasuono portatile IBX-U3 (versione senza fili)

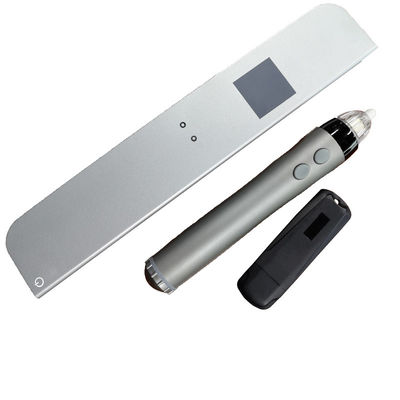

1. Composizione del prodotto

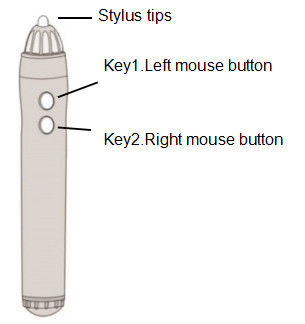

Stilo interattivo:

Sensore di EWB:

Il sensore di EWB può essere disposto in tutta la posizione intorno allo scrittoio.
L'operazione di calibratura è richiesta dopo primo uso o cambiamento della posizione di installazione.
Le batterie interne sono caricate collegando un cavo di USB ad un computer o ad un adattatore di potere.

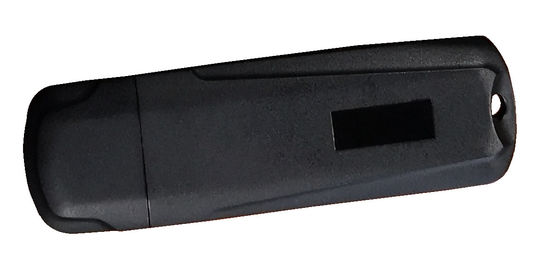

Dongle senza fili:

Colleghi l'interfaccia di USB del computer per ricevere i dati inviati dal sensore di EWB
* adattatore di potere:

Caricando a sensore di EWB le batterie interne, se caricato con l'interfaccia di USB del computer, nessun'esigenza di questa accessori (pacchetto senza adattatore di potere)

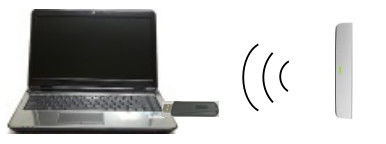

2. Connettività
Cavo di USB o Dongle senza fili

3. Specifiche
Stilo interattivo:
Batteria: 1 batteria di aa 1.5V
o 1 batteria ricaricabile di aa 1.2V
o 1 batteria ricaricabile di aa 3.6V
Durata di vita della batteria: 30-60 ore
Dimensioni: 152mm * 25mm
Peso: 50g
(Pacchetto senza batteria)
Sensore di EWB:
Sistemi del PC: Windows, MACKINTOSH
Area di lavoro: 3m * 1.5m
Potere: USB o batteria interna
Durata di vita della batteria: tempo della tassa da 3 ore per 5 ore
Dimensioni: 227mm * 43mm * 11mm
Peso: 100g
Consumi di energia: 0.5W
Inseguimento della tecnologia: Ultrasuono
Tecnologia wireless: Bluetooth
Potere senza fili:<10mw> Dongle senza fili:
Sistemi del PC: Windows, MACKINTOSH
Potere: USB
Tecnologia wireless: Bluetooth
Potere senza fili:<10mw> Adattatore di potere:
INPUT: AC100-240V, 50/60Hz, 0.5A
USCITA: DC5V, ≥500mA



4. Operazione
Botte sopra
Il segno lungo di potere della stampa nell'angolo in alto a sinistra, accende
Tun Off
Su stato, stampa che il potere firma nell'angolo in alto a sinistra per spegnere.
(Interrompa automaticamente dopo 30 minuti di nessun'operazione)

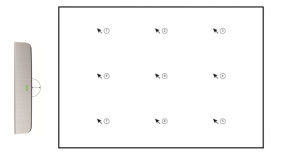

Calibratura
Quando la posizione del sensore di EWB, la posizione e l'area del cambiamento del proiettore per la prima volta, l'operazione di calibratura è necessarie.

• Sensore di giro EWB sopra e collegarsi al computer via USB o senza fili.
• Premi lo stilo key2 per più di 3 secondi in un semicerchio del raggio di 2 cm vicino al centro della parte frontale del sensore di EWB. Senta un suono del cicalino ed indichi per entrare nel modo di calibratura. Nel frattempo, il puntatore sui salti dello schermo alla posizione del primo punto di calibratura.
• Secondo le indicazioni dello schermo di proiezione qui sopra, il punto indicato dalla freccia è la posizione del punto di calibratura. Clicchi sopra il punto di calibratura con la punta dello stilo. Se il punto di calibratura corrente riesce, un clic sarà sentito. Allo stesso tempo, il puntatore salta al punto di calibratura seguente. Quando tutti e nove i punti di calibratura passano, tre clic saranno sentiti per indicare il successo della calibratura.
• Se l'operazione di calibratura è sbagliata, mantenga prego il key1 dello stilo per più di 2 secondi, senta due brevi suoni ed annulli il modo di calibratura allo stesso tempo.
• Nel modo di calibratura, se non c'è stilo di funzionamento per più di 30 secondi, due brevi suoni sono sentiti ed il modo di calibratura è automaticamente uscita.

5. Luce di stato dell'indicatore
Luce fuori: Spento
Luce rossa: Potere sopra o completamente fatto pagare
Lampeggiamento di luce rossa: Batteria bassa
Luce verde: Scrittura normale
Lampeggiamento della luce verde: Caricarsi di batteria
Luce arancio: Sconnessione senza fili
6. Indice del pacchetto
1 stilo interattivo
1 sensore di EWB
1 Dongle senza fili:
1 cavo di USB per la tassa
I giunti di supporto 1
Lle strisce di 1 adesivo
5 punte di stilo
